Product Name

Input Method

Outline Dimension

Structure

Display  Method

Combination Method of Electrical Parameter

Range

P□

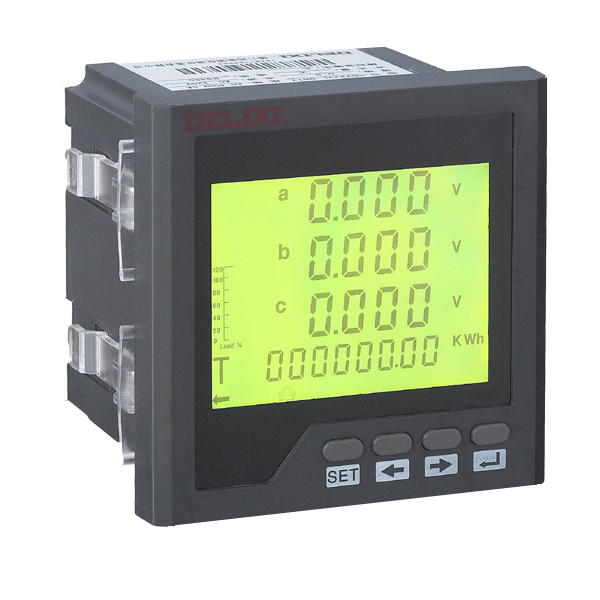

PD: PD2222Multi-function energy meter

L: AC

96: 96×96

72: 72×72

P: Metering display

1: one-row of digital tube display

4: three-row of digital tube display

Y: single-phase LCD display

3Y: three-phase LCD display

E: Harmonic wave

F: Multi-tariff

*:*A (V) See referenced range table for details

T: RS485

K: DO

B: AO

S: DO+RS485

D: AO+RS485

N: DO+AO+RS485

M: DI+AO+RS485

R: DI+DO+RS485

Note: 1) In structure, DI refers to digital input, indicating; DO refers to digital output, indicating; AO refers to Analog output;

Input Method

Type

Structure

AC

Multi-function energy meter

P: Metering display

T: RS485 communication

K: Digital output, indicating

B: Analog output

S: Digital output, indicating + RS485 communication

D: Analog output + RS485 communication

N: Digital output, indicating + Analog output + RS485 communication

M: Digital input, indicating + Analog output + RS485 communication

R: Digital input, indicating + Digital output, indicating + RS485 communication

Direct connection: 0.1A～5A

Connect to 5A/5A～10kA/5A via CT with secondary current 5A

Direct connection: 3V～600V

Connect to 380V/100V～380kV/100V via VT with secondary voltage 100V

Allowed working environment temp.: -10℃～+45℃ (Class 3K5 revised)；

≤93%RH

No fungus, insect, salt-spray, condensation, but slight dust is allowed.

Normal type for meter's mechanical stress tolerance

Altitude ≤2500m

Input

Technical Parameters

Indicator

Power grid

Single-phase, three-phase

Voltage

Overvoltage

Duration: 1.2 * Un transient: 2 * Un lasts for 1 sec.

Current

Overcurrent

Duration: 1.2 * In transient: 10 * In lasts for 5 sec.

Frequency

45Hz～ 65Hz

Functional module

Electric energy pulse

Two-circuit of electric energy pulse output

Electric energy pulse constant

Active 8000imp/kwh, reactive 8000imp/kvarh

Digital input

Passive dry-node optical coupling isolation

Analog

DC4～20mA (Load ＜600?)  DC0～5/10V (Load ＞1k?)

Alarm

2-circuit passive relay output: 3A/30VDC, 3A/250VAC

Alarm method: Amount of hysteresis can be set freely

Communication

Method

RS-485

Protocol

MODBUS-RTU

Baud rate

2400, 4800, 9600 bps

Display

Display method

LED display

LCD display

Level

Voltage, current, frequency, active power, reactive power, power factor

Class 0.5

Active electric energy

Class 0.5 or Class 1.0

Reactive electric energy

Class 1.0 or Class 2.0

Auxiliary power supply (APS)

Range

AC/DC85V～265V

Power consumption

＜4VA

Safety

Withstanding Voltage

Input and auxiliary power supply

＞2kV50Hz/1min

Input and output

＞2kV50Hz/1min

Output and auxiliary power supply

＞2kV50Hz/1min

Insulation resistance

Auxiliary power supply, input, output Vs. meter case ＞100M?

Model

Outline Dimension

Size of Installation hole

Total  Length

Depth

72

72×72

68×68

93

78

96

96×96

92×92

93

78
